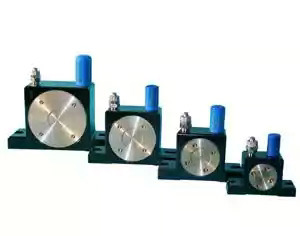

Пневматический вибратор серии OR (роликовый)

Эксплуатационные качества и преимущества

Пневматический вибратор серии OR (роликовый)

  • Не требуют технического обслуживания
  • Диапазон рабочих температур: от 0 °С до 200 °С
  • Возможна работа без смазки
  • Высокая частота вибраций
  • Высокая центробежная сила
  • Низкий уровень шума
  • Низкое потребление воздуха
  • Серия сертифицирована АТЕХ ЕхII3D



Внешние роликовые пневматические вибраторы OR отличаются пониженным или почти отсутствующим внутренним трением. Особенность вибраторов серии OR — нечувствительность к акустическому резонансу.

Вибрация в роликовых вибраторов OR порождается роликами, которые совершают эпициклоидальное движение в стальном желобе.

Вибраторы серии OR обладают высокой частотой колебаний и большой центробежной силой, при этом потреблении сжатого воздуха сравнительно мало.

Рекомендуется использовать для предотвращения образования заторов и сводов, для облегчения движения материала в силосе или бункере, а также при грохочении, прессовании, сепарации и очистке.

Для работы необходимы двухпозиционный пневмоклапан и фильтр для очистки сжатого воздуха.





Тип

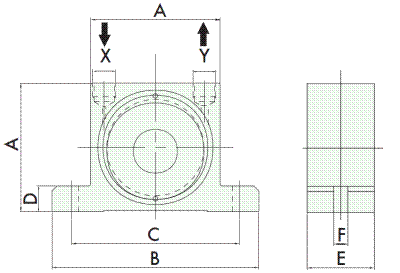

Размеры, мм
Резьба X-Y
Масса, кг
A
B
C
D
E
∅F
OR 50
50
86
68
12
30
7
1/8″
0,37
OR 65
65
113
90
16
36
9
1/4″
0,76
OR 80
80
128
104
40
1,27
OR 100
100
160
130
20
52
11
1/4"-3/8″
2,60



Тип
Частота, мин-1
Центробежная сила
Fc max, кгс
Расход воздуха, л/мин
Уровень шума, дБА
2 кг/см²
4 кг/см²
6 кг/см²
2 кг/см²
4 кг/см²
6 кг/см²
2 кг/см²
4 кг/см²
6 кг/см²
OR 50
21 000
25 000
29 500
188
281
355
78
144
204
80-88
OR 65
19 000
22 000
26 000
235
439
552
100
198
296
84-93
OR 80
14 000
16000
21 500
342
587
624
122
255
378
82-95
OR 100
6 750
9 750
11000
289
604
783
132
284
412
81-94



Тип
Резьба
Момент затяжки, Нм
Резьба линии подачи
Диаметр линии подачи
Использование под водой
Использование без смазки
Диапазон температур
OR50
М6
10,4
1/8″
DN 6
нет
ограничено
-20 °С ... +200 °С
OR65
М8
25,0
1/4″
DN 10
OR80
М10
51,0
DN 12
OR100
M12
215,0
3/8″
DN 12
